La banda C en Europa
-By Tatchan-

   Qué encontramos de interesante en la banda C.-

   En Europa la banda C está muy poco utilizada, ya que la mayoría de satélites europeos trabajan en banda Ku. Todas las plataformas de TV europeas están en banda Ku, y solo cuando nos vamos hacia el oeste para recibir satélites americanos, o hacia el este para recibir satélites asiáticos nos vemos en la necesidad de tocar la banda C.

   Pero la cuestión es, ¿es interesante recibir la banda C en Europa? La respuesta evidentemente estará en función a los gustos y necesidades cada uno, pero a mi, particularmente me interesa mucho por la cantidad de televisiones de latinoamérica que pueden recibirse, oferta de la cual la banda Ku está prácticamente exenta. La banda C también es muy interesante para toda la comunidad africana y rusa.

   Este es un pequeño resumen de lo que se puede ver en Europa en la banda C:


Satélite Descripción
Panamsat 9 (58W) Lo más destacable es la NHK japonesa (su versión internacional). También están disponibles FTA canales chinos y koreanos. Hay muchos canales importantes latinos, pero todo codificado, ya que la mayoría son enlaces profesionales.
Intelsat 805 (55,5W) El segundo en importancia de canales latinos. Entre ellos podemos encontrar canales de Perú, Nicaragua, Ecuador, Costa Rica, Argentina, México y Guatemala.
Intelsat 707 (53W) Actualmente solo 2 canales africanos: ORTB de Benin, y Africable de Mali.
Intelsat 705 (50W) Actualmente solo 2 canales FTA nigerianos: AIT y AIT Internacional.
NSS 806 (40,5W) El principal en canales latinos! Sobre 30 canales en nuestra lengua y en abierto. Entre ellos se encuentran canales de Colombia, Venezuela, Honduras, EEUU (latinos), Argentina, Chile y Cuba. También incorpora plataformas de pago latinoamericanas, pero todo encriptado.
AMC 12 (37,5W) En nuestra zona solo puede recibirse el canal Metro TV de Ghana.
Intelsat 903 (34,5W) Contiene KNR de Groenlancia, RTI de Costa de Ivory y un pack de canales nigerianos.
Intelsat 801 (31,5W) Dos canales africanos: ORTM de Mali, y RTS 1 de Senegal.
Intelsat 907 (27,5W) Dispone de canales en portugués, como Record Internacional y  el pack de canales de RTP de Portugal, el pack de Voice of America, RTG de Guinea y más canales de Nigeria.
Intelsat 905 (24,5W) Únicamente el canal RTB de Burkina Faso está disponible para Europa.
NSS 7 (22W) Contiene los feeds de la CNN, y más canales que no en la banda Ku en el haz europeo, como canales de oriente medio, TVEi, TV5 Monde Africa, etc ...
Express A4 (14W) Exclusivamente feeds
Express A3 (11W) Dos canales rusos: Perviy Kanal USA y RTR Planeta.
Telecom 2D (8W) Actualmente solo se encuentra el canal Tele Congo
Athlantic Bird 3 (5W) Canales franceses pertenecientes a la plataforma RFO, destinados a diferentes países de habla francesa. También integra canales de oriente medio, y canales africanos.
Intelsat 10-02 (1W) Canales de oriente medio y el estadounidense Pentagon Channel.
Badr C (26E) Canales de oriente medio y africanos. Destaca también el importante paquete que tiene de canales en formato analógico.
Arabsat 2B (30,5E) Aunque en menor cantidad de canales que Badr C, complementa la oferta de oriente medio y África.
Express AM 1 (40E) Buena oferta de canales rusos.
Yamal 202 (49E) Actualmente básicamente canales rusos, donde destacan canales como Planeta Sport o RTR Planeta.
NSS 703 (57E) En Europa solo se recibe ETV de Etiopia.
Intelsat 906 (64E) Pack de canales de Tanzania. También algún otro canal africano.
Panamsat 10 (68,5E) Satélite con oferta de muchos países, desde Perú hasta Japón. Canales africanos, indios, chinos, etc, etc ...También utilizado para enlaces profesionales de algunas importantes firmas.
Panamsat 4 (72E) Canales africanos: Zimbawe, Camerún  y el Congo.



   En la siguiente tabla disponéis del detalle de los canales de habla hispana FTA que pueden verse actualmente en Europa en la banda C, para su correcta recepción (lista actualizada a 29/12/2008):


Canal Posición Satélite TP S/R País Comentarios
Argentiní­sima Sat 40,5W NSS 806 3774L 6670 Argentina
Atel 40,5W NSS 806 4093R 2888 Venezuela
Avila TV 40,5W NSS 806 4126R 2531 Venezuela
Bloomberg L.A. 40,5W NSS 806 4081R 6511 América Latina
Body Channel 58,0W Intelsat 9 4170V 2941 Colombia Ahora encriptado irdeto
Cable Noticias 40,5W NSS 806 4140R 2222 Colombia
Campus TV 40,5W NSS 806 3624L 2740 Honduras Nuevo canal
Canaan Channel 40,5W NSS 806 3600R 25185 -
Canal 1 40,5W NSS 806 4021L 16030 Colombia
Canal 10 55,5W Intelsat 805 4095H 5297 Nicaragua
Canal 11 55,5W Intelsat 805 4105H 5062 Costa Rica
Canal 13 40,5W NSS 806 4021L 16030 Colombia
Canal 26 40,5W NSS 806 3982L 2222 Argentina
Canal 4 55,5W Intelsat 805 4095H 5297 Nicaragua
Canal 6 Int. 40,5W NSS 806 3695L 2963 Honduras
Canal 7 40,5W NSS 806 3774L 6670 Argentina
Canal 9 55,5W Intelsat 805 3436H 3800 México
Canal Capital 40,5W NSS 806 4021L 16030 Colombia
Canal Congreso 40,5W NSS 806 4022L 16030 Colombia
Canal I 40,5W NSS 806 3880R 22117 Venezuela
Canal Institucional 40,5W NSS 806 4021L 16030 Colombia
Canal Tro 40,5W NSS 806 4005L 2450 Colombia
CCTV E 58,0W Intelsat 9 3880H 27690 China
City TV 40,5W NSS 806 4122R 1860 Colombia
CMB TV Internacional 40,5W NSS 806 3641R 2666 Colombia
Colombeia 40,5W NSS 806 3632R 2712 Venezuela
Cosmovisión 40,5W NSS 806 3965R 2540 Colombia MPEG-4
Cubavisión Int. 58,0W Intelsat 9 3840H 27690 Cuba
Ecua TV 40,5W NSS 806 3659R 2539 Ecuador Cesó sus emisiones
Euronews 58,0W Intelsat 9 3840H 27690 Europa
Globovisión 40,5W NSS 806 3879R 22117 Venezuela
Hipódromo P. Remón 55,5W Intelsat 805 3970V 3703 Panamá Nuevo canal
Humor Channel 40,5W NSS 806 3938R 4444 Colombia
K Music 40,5W NSS 806 3681R 6666 Colombia
La tele 40,5W NSS 806 3879R 22117 Venezuela
Life Design 40,5W NSS 806 3830R 6142 Colombia MPEG-4, Nuevo canal
Management TV L.A. 40,5W NSS 806 3727L 26670 Argentina
Maya TV 40,5W NSS 806 3637L 2963 Honduras
Mexico Travel Channe 55,5W Intelsat 805 3940H 2575 México
Mi Gente TV 40,5W NSS 806 3689R 5180 Colombia
Panamericana TV 55,5W Intelsat 805 4190H 4444 Perú
Perú TV 55,5W Intelsat 805 4158H 1447 Perú
Promar TV 40,5W NSS 806 4136R 3333 Venezuela
Radiola TV 40,5W NSS 806 3681R 6666 Colombia
RTU 55,5W Intelsat 805 3791H 2244 Ecuador
Señal Colombia 40,5W NSS 806 4021L 16030 Colombia Ahora FTA
Superior 40,5W NSS 806 3857R 6650 Argentina Cesó sus emisiones
Teleamiga Internacio 40,5W NSS 806 4146L 2571 Colombia
Teleantioquia 40,5W NSS 806 4009L 2450 Colombia
Telecafé 40,5W NSS 806 4002L 2450 Colombia
Telegracia 40,5W NSS 806 3679R 2170 EEUU Cambio de SR
Telemedellín 40,5W NSS 806 3966R 1447 Colombia MPEG-4, Nuevo canal
Telepací­fico 40,5W NSS 806 3998L 2450 Colombia
Telesur 40,5W NSS 806 4119R 2960 Venezuela
Televen 40,5W NSS 806 4100R 6111 Venezuela
TV Azteca Guatemala 55,5W Intelsat 805 3727V 3000 Guatemala
TV Brasil 40,5W NSS 806 3977L 3978 Brasil
TV Centro 40,5W NSS 806 3681R 6666 Colombia
TV Colombia 40,5W NSS 806 4025R 9640 Colombia
TV Martí­ 40,5W NSS 806 4143R 4800 Cuba Emisión desde EEUU
TVE Int Asia/Áfri 22,0W NSS 7 4179R 27500 España
TVS 40,5W NSS 806 3880R 22117 Venezuela Cesó sus emisiones
Unsión 55,5W Intelsat 805 3930H 2941 Ecuador
Venezolana de TV 40,5W NSS 806 3880R 22117 Venezuela
Visión Venezuela 40,5W NSS 806 3879R 22117 Venezuela
Voice Of Ameria L.A. 40,5W NSS 806 3980R 17800 EEUU
Zuvision 40,5W NSS 806 4129R 2000 Venezuela




   Ahora viene la parte interesante. Que equipo necesito para poder recibir todos estos satélites en la banda C? La verdad es que no es fácil decidir el equipo exacto, ya que pueden necesitarse antenas de distinto tamaño y distintos tipos de LNB para cada tipo de satélite. Por lo que hace el tamaño de parabólica, yo creo que un tamaño mínimo estándar es de 180cm, y el LNB, lo ideal es utilizar un polarotor o bien corotor si también se quiere aprovechar para recibir algo de la banda Ku con la misma antena.

   El equipo necesario.-

   1) Antena parabólica: Sí se puede recibir la banda C en antenas más pequeñas de 180cm, pero son muy pocos los satélites que se pueden recibir, y casi ninguno al completo. Por ejemplo, NSS 806, donde están la mayoría de canales latinos, con 135cm podríamos empezar a recepcionar bastantes canales, pero varios transpondedores ni los oleríamos. El segundo satélite en canales latinos, el Intelsat 805, a duras penas podríamos recepcionar dos o tres canales. 180cm es el tamaño intermedio

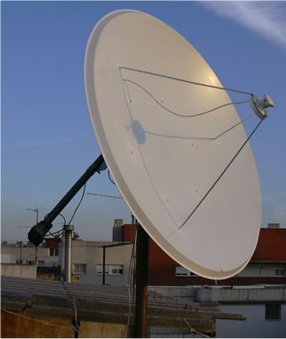

Esta es mi antena de 180cm para la banda C

Esta es mi antena de 180cm para la banda C

 que nos permite ver la mayoría de satélites en la banda C sin tener que poner un monstruo de 240cm o más, necesario para recepcionar la totalidad de esta banda.

   Es importante que si queremos motorizar la antena, ésta tenga una base polar, para poderle acoplar el motor que nos permitirá desplazarnos de un satélite al otro de forma automática y controlar la orientación del plato desde el receptor. Su precio puede elevarse un poco debido a los costes de transporte, y puede rondar sobre los 700 €. Si disponemos de un furgón para poderla transportar nosotros mismos, nos ahorraríamos sobre unos 300€.

   2) El LNB: En la banda C, a parte de utilizar las polaridades lineales típica de la banda Ku (Horizontal/Vertical), es muy usual utilizar polaridades circulares (Right/Left). Si nos fijamos en los transponders de la lista de canales latinos que pertenecen al Intelsat 805, veremos que son frecuencias de polarización lineal (H/V), mientras que si vemos los del NSS 806, son de polarización circular (R/L). Todo ello nos implica que deberemos tener un LNB, no solo especial para la banda C, si no que capaz de recibir los dos tipos de polaridades. Para conseguir obtener los dos tipos de polaridad, este LNB necesita una plaquita de teflón (u otro material dieléctrico) para poder convertir las polaridades circulares a lineales.

Click en la foto para ampliar

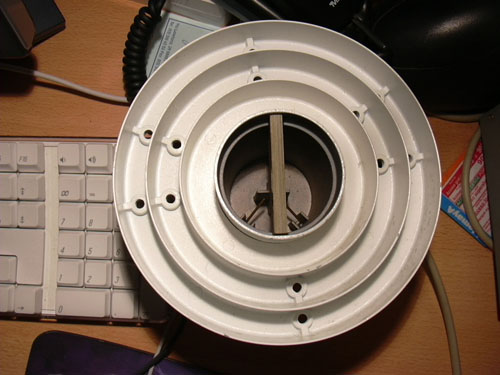

Aquí tenéis una foto de un LNB de la banda C sin la tapita de delante para que veáis la posición de los dipolos para los dos planos de polarización (H/V) con la plaquita de teflón entre medio y la guía de ondas


   Este tipo de LNB es la solución más económica para tener un equipo capaz de recibir toda la banda C, ya que se encuentran por unos 30 € con su guía de ondas incluída, además de que este LNB funciona en la mayoría de receptores que hay en el mercado. Pero tiene un problema. Nos da un excelente resultado con los satélites que tienen polaridad circular, pero el rendimiento baja bastante en los que tienen polaridad lineal. Si quitamos la plaquita de teflón, nos pasa exactamente lo contrario.

Click en la foto para ampliar

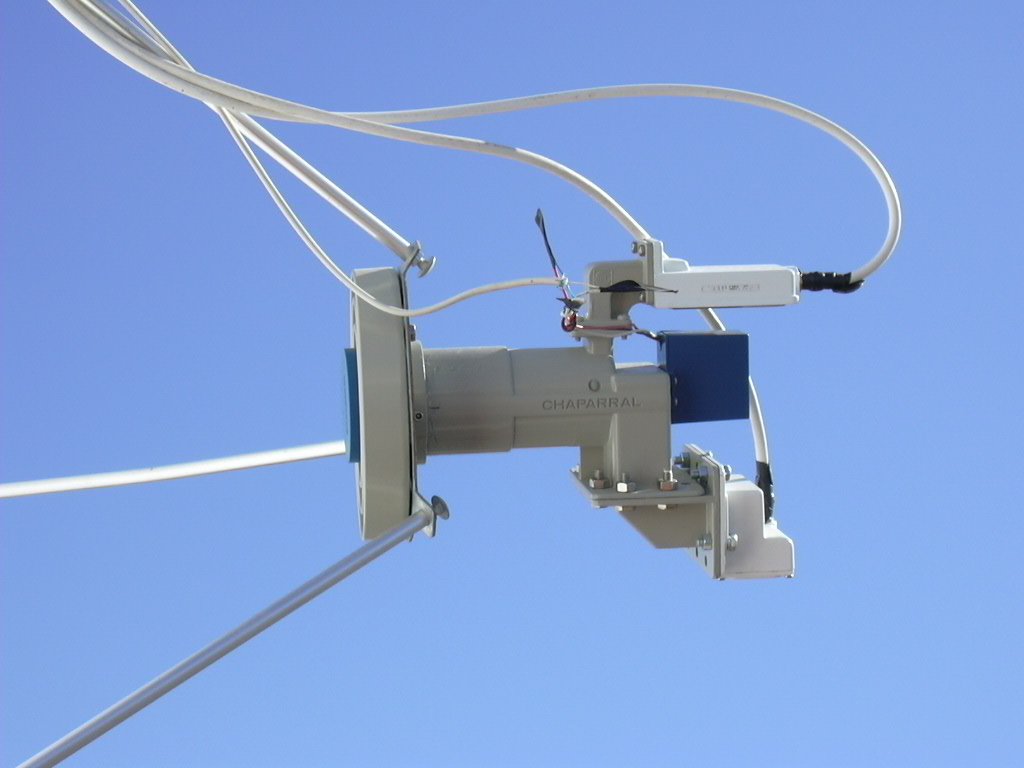

Aquí tenéis un corotor. La cajita azul que se encuentra en la parte derecha del corotor, es el servomotor que posiciona el dipolo, y los anexos de color blanco son los LNB propiamente del corotor. El de arriba, el de la banda Ku, y el de abajo el de la banda C.

Entonces, ¿hay una solución mejor para obtener los dos tipos de polaridad? Sí que la hay, pero bastante más cara. Se trata de los polarotores que estaba comentando líneas atrás. Se trata de una especie de "previo" para el LNB que nos permite mover manualmente el dipolo que recibe la señal a la posición óptima para cada polaridad. Con este dispositivo obtenemos una recepción óptima tanto para las polaridades lineales, como para las polaridades circulares. Para poder controlar la posición del dipolo, no todos los receptores incorporan la función, es más, son pocos los que sí lo tienen. A esta función se le llama "skew control", y solo receptores como algunos modelos de Manhattan Plaza lo tienen. Un polarotor, con su LNB de la banda C puede tener un precio sobre los 80 €, pero un receptor Manhattan Plaza 500 con skew control se dispara a más de 300 €. Otra opción disponible tanto en versión de "LNB", como en versión de "polarotor", es un sistema mixto que nos permite tener tanto banda C como banda Ku en la misma antena. Siempre optimizado para la banda C, pero con la posiblidad de recibir algo de la banda Ku tenemos un LNB mixto de reciente aparición en el mercado (con un precio sobre los 70 €), o un corotor, un polarotor al cual también se le puede incorporar un LNB de la banda Ku, y tiene un precio, incluyendo también el LNB de Ku, sobre los 150 €.

       3) El motor: Necesitamos un brazo actuador si queremos mover la antena de un satélite a otro (recordar que en este caso, comentar que la antena deberá tener una base polar), y un posicionador para controlar el brazo actuador. Estas antenas son muy pesadas para poderse mover con los tradicionales motores diseqc compatibles con usals que estamos acostumbrados a ver. Para moverlas se necesita un actuador lineal o brazo actuador, el cual es una barra que se sujeta por un lado en el mástil, y por otro en la antena, y estirándose y acortándose el brazo la hace pivotar sobre un eje polar.
Este motor necesita ser controlado por un posicionador, un pequeño aparato que a parte de controlar el motor le suministra los 36v con el que funciona (no puede alimentarse a través de coaxial como los diseqc), y a la vez puede sincronizarse con las posiciones diseqc de nuestro receptor. También hay algunos receptores (aunque no muchos), que incorporan posicionador en el mismo receptor, como por ejemplo el mismo Manhattan Plaza 500 que estábamos exponiendo anteriormente. Aquí tenéis una foto de la misma antena por detrás con la vista del brazo actuador:

Click en la foto para ampliar

Click en la foto para ampliar

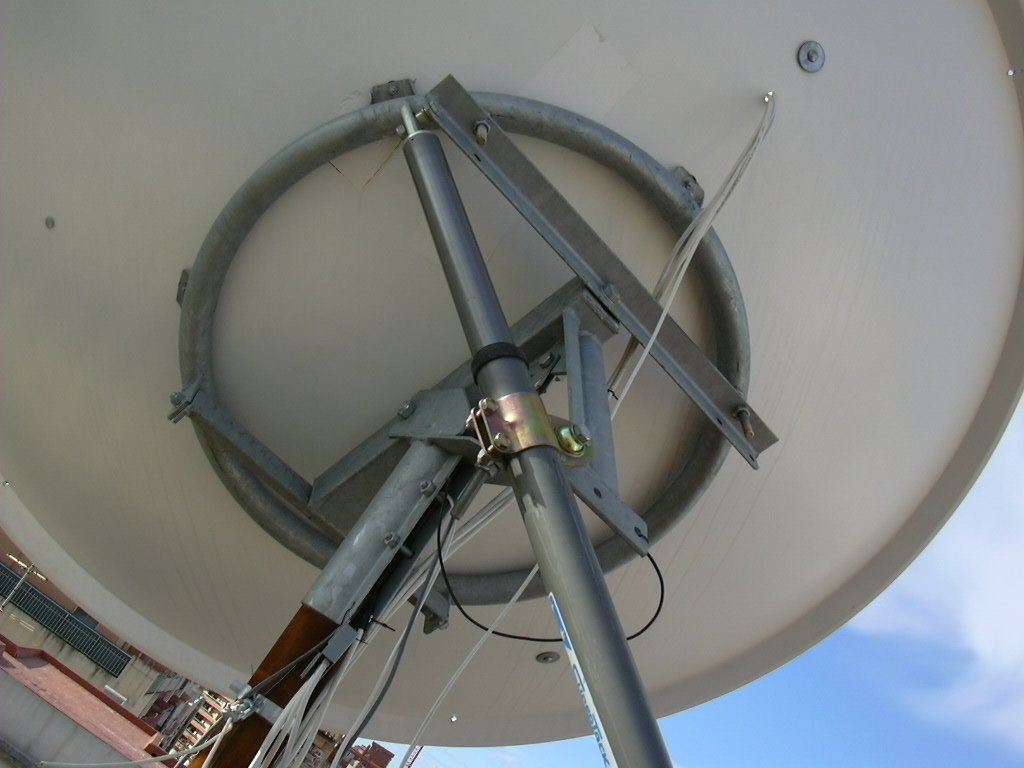

Detalle del eje polar con la sujeción del brazo actuador

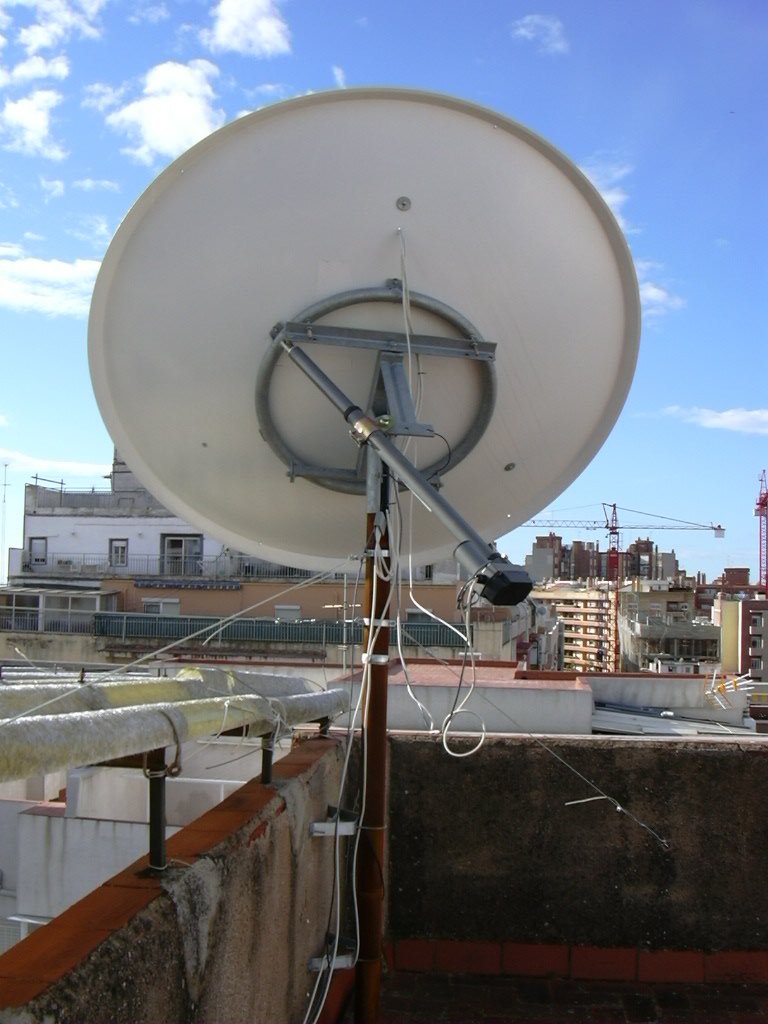

Vista general base polar + brazo actuador



   Un brazo actuador correcto para esta antena sería uno de 24". Este brazo tiene un precio sobre los 100 €, mientras que el posicionador para poderle dar la alimentación y controlarlo, cuesta sobre los 50 €.


   Con todo este equipo, y un buen receptor compatible con la banda C, ya estamos listos para recibir en los 4 Ghz en que emiten estos satélites. Aquí os dejo 3 composiciones a elegir, según lo que se quiera obtener, para haceros una idea del costo completo que puede tener el equipo, que evidentemente es orientativo, y puede variar significativamente dependiendo del comercio donde se compre y de las marcas utilizadas:


FIJA 1 SOLO SATÉLITE MOTORIZADA LNB SIMPLE MOTORIZADA COROTOR C+Ku
- Antena foco primario 180cm fija
- LNB Dual doble polaridad banda C con su guía de ondas
- Cualquier receptor compatible banda C
- Soporte, cable coaxial, y conectores F
- Antena foco primario 180cm con base polar
- LNB Dual doble polaridad banda C con su guía de ondas
- Cualquier receptor compatible banda C
- Posicionador
- Soporte, cable coaxial, cable dos hilos 1A, cable 2 hilos finitos y conectores F
- Antena foco primario 180cm con base polar
- Corotor Wideband + LNB Ku + LNB C con su guía de ondas
- Receptor con skew control y posicionador integrado
- Conmutador 12v
- Soporte, cable coaxial, cable dos hilos 1A, cable 6 hilos finitos y conectores F
Precio orientativo: 900 € Precio orientativo: 980 € Precio orientativo: 1.450 €



   Espero con esta página web haberos al menos hecho interesar algo por la banda C. Realmente la oferta de televisión en habla hispana es muy buena, y no solo para todos los latinoamericanos que estén residiendo en Europa, si no que para toda la comunidad de hispano-hablantes os recomiendo un equipo de este tipo. Al fin y al cabo, 1.450 € de inversión no es tanto ... y seguro que muchos de vosotros los pagáis solo en dos años de abono a una plataforma de pago! Este equipo lo podréis tener para muchos años. ;)



Muestra de capturas - Canales Latinos
Click encima para ampliar



Panamericana TV (Perú)

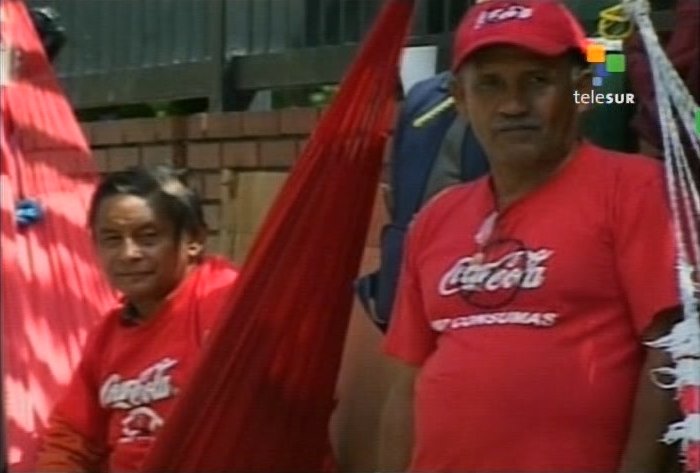

Telesur (Venezuela)

Andina TV (Perú)

Canal 11  (Costa Rica)

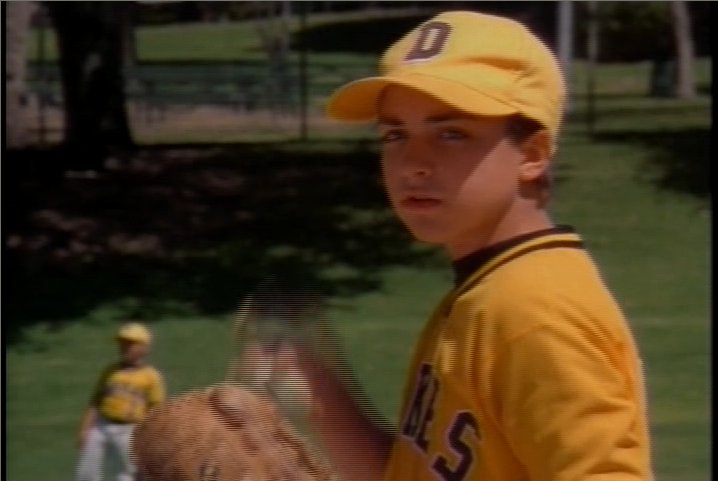

Canal 4 (Nigaragua)

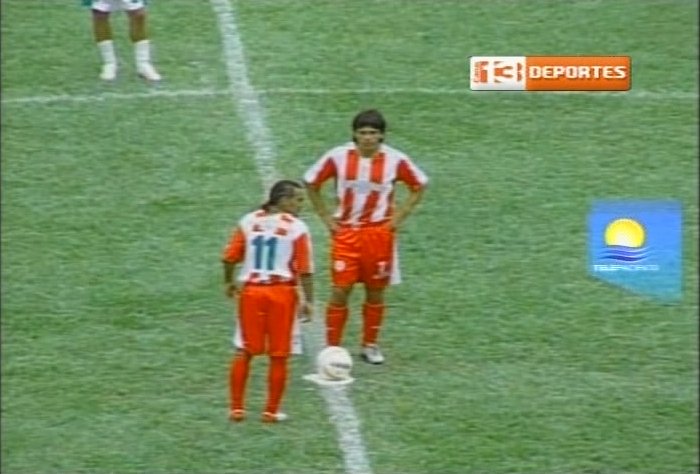

Canal 13 (Colombia)

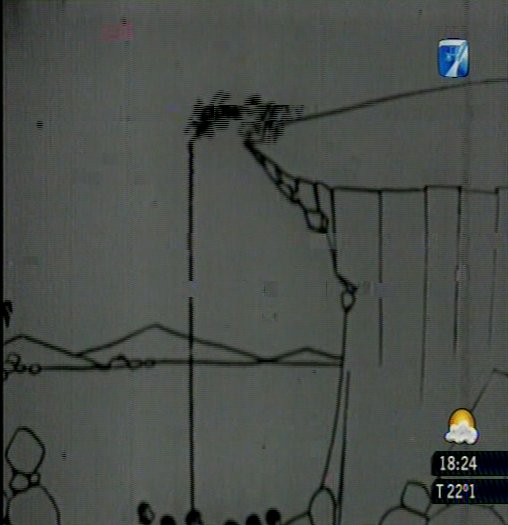

Canal 7 (Argentina)

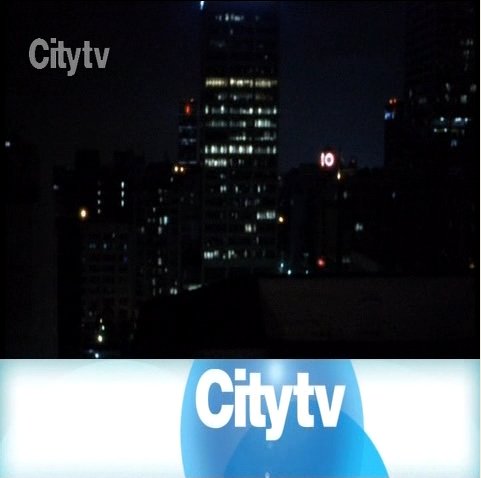

City TV (Colombia)

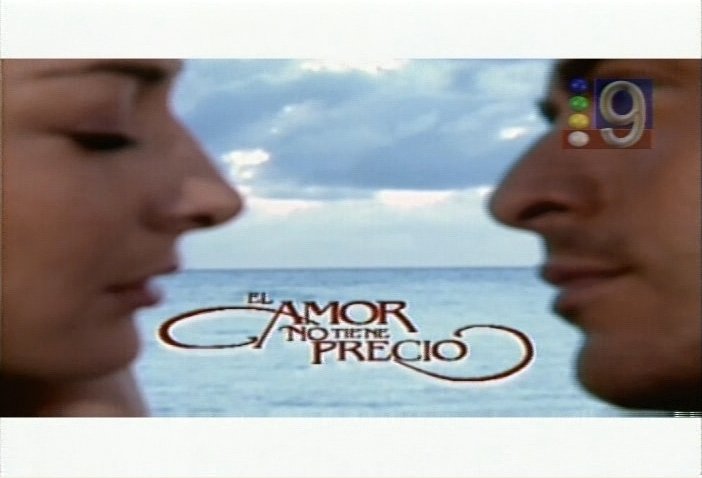

Canal 9 (México)

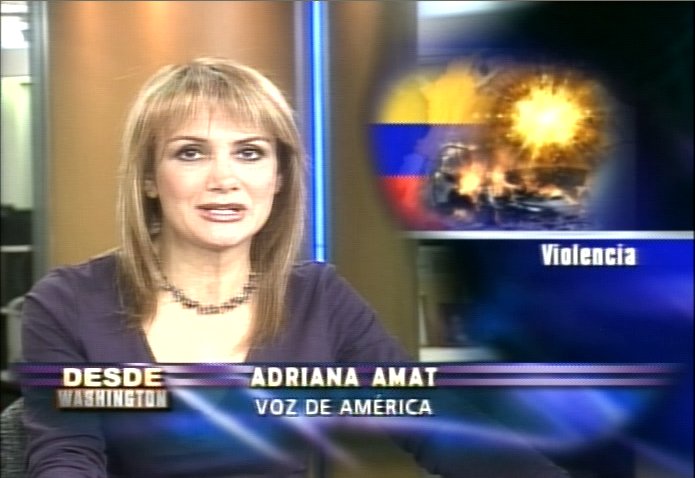

Voice of America L.A.



Muestra de capturas - Varios
Click encima para ampliar

Al Jazeera Sport

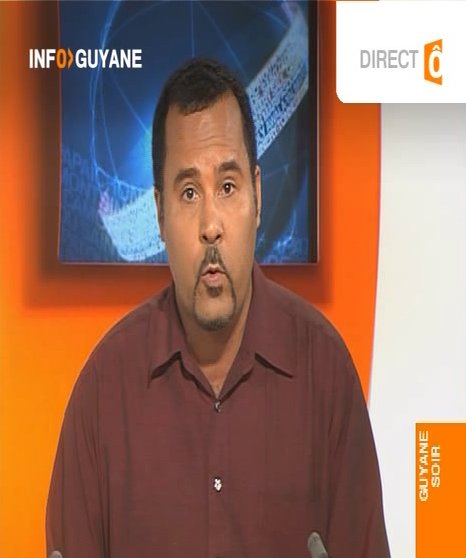

France Ô Guyane

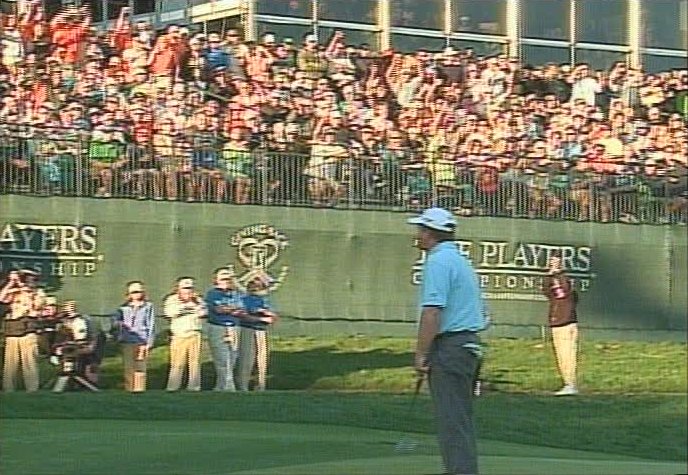

Golf Channel

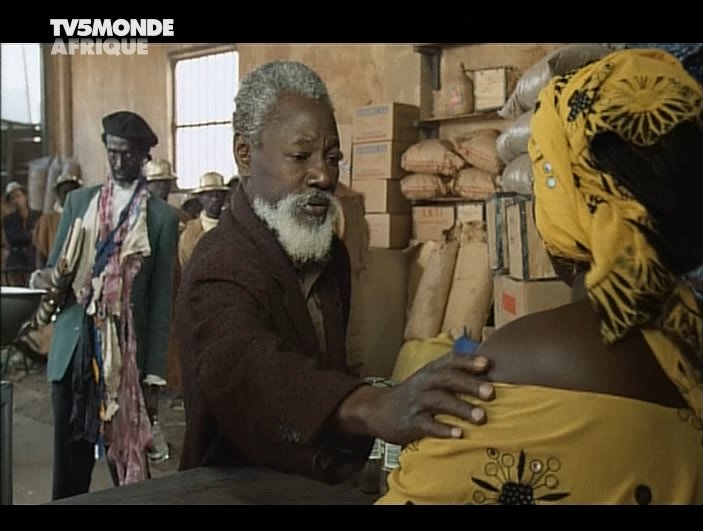

TV5 Monde África

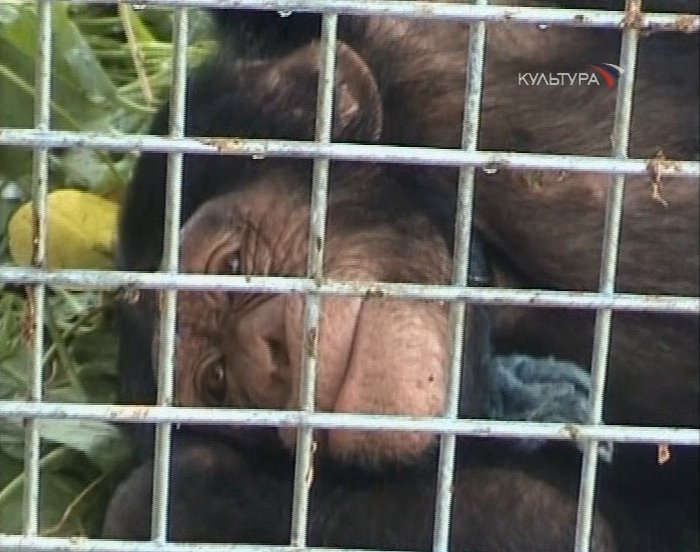

Kultura Telekanal
